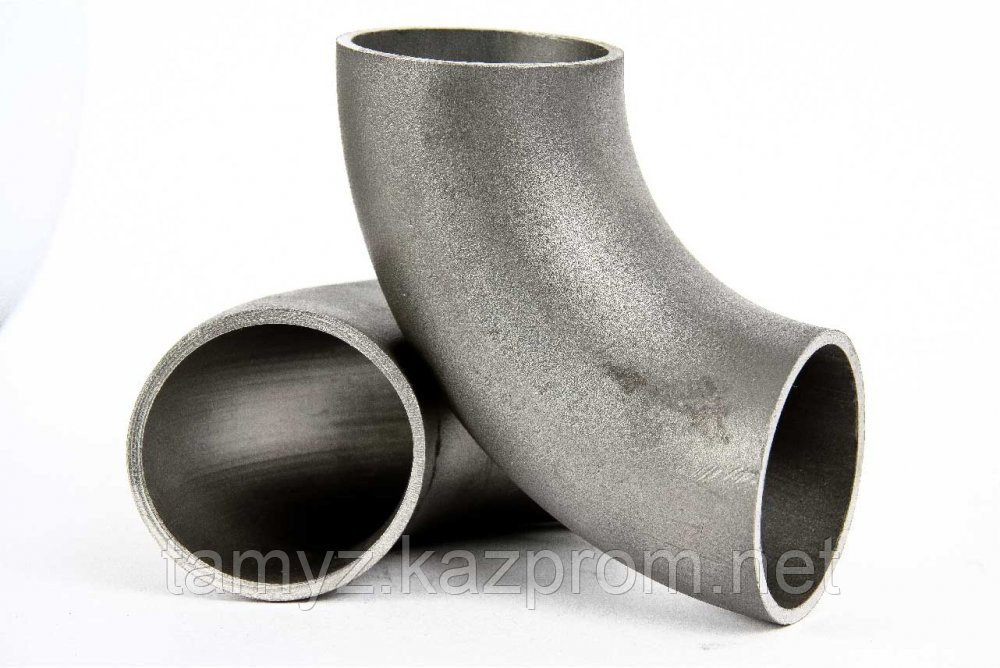

Отвод стальной ГОСТ 17375-2001 133*5

Отводы ГОСТ 17375-2001 Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали радиусом изгиба R=1,5DN с углом изгиба 45°, 60°, 90°, отводы Ø38х3, Ø76,1х4 с углом изгиба 180°. Отводы 1 исполнения с условным проходом DN 25-300 мм, отводы исполнения 2 с условным проходом DN 25-500 мм. Предназначены для соединений труб при строительстве трубопроводов различного назначения, включая подконтрольные органам Ростехнадзора России с условным давлением PN (Ру) до 16 МПа и температуре от минус 70°С до +450°С. Вся продукция может поставляться с оцинкованным покрытием по DN 200 включительно. Обозначение: DN - Условный проход; D – наружный диаметр торцов отводов; T - толщина стенки отвода на торцах диаметра D; Tв – толщина стенки отводов в неторцевых сечениях; С - размер между центрами торцов отводов с Θ=180°; В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°; F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90; Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°; R - радиус кривизны осевой линии (радиус изгиба) отводов; W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°; Θ - угол между плоскостями торцов (угол изгиба) отводов. Примеры условных обозначений: - отвода с Θ = 45°, исполнения 2, D = 159,0 мм, Т = 4,0 мм, Тв = 6,0 мм из стали марки 20: Отвод 45-159 х 4/6 ГОСТ 17375-2001 - отвода с Θ = 90°, исполнения 2, D = 57,0 мм, Т= 5,0 мм из стали марки 09Г2С: Отвод 90-57 х 5-09Г2С ГОСТ 17375-2001 - отвода с Θ = 90°, исполнения 2, D = 57,0 мм, Т= 5,0 мм из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора Отвод П90-57 х 5-09Г2С ГОСТ 17375-2001 Технические характеристики: Отводы исполнения 1 угол изгиба 45°, 60°, 90°. DN D, мм T, мм R=F, мм 25 33.7 2,3 3,2 38 32 42,4 3,6 48 40 48,3 3,6 57 50 60,3 4,0 76 65 76,1 2,9 5,0 95 80 88,9 3,2 5,6 114 100 114,3 3,6 6,3 152 125 139,7 6,3 190 150 168,3 7,1 229 200 219,1 8,0 12,5 305 250 273.0 6,3 10,0 381 300 323.9 7,1 10,0 457 400 406.4 8,8 12,0 610 Отводы исполнения 1, угол изгиба 180° DN D, мм T, мм R=F, мм С, мм В, мм 40 48,3 3,6 57 114 82 65 76.1 4.0 95 190 133 Отводы исполнения 2, угол изгиба 180° DN D, мм T, мм R=F, мм С, мм В, мм 32 38 3,0 48 96 69 Отводы исполнения 2 Угол изгиба 45°, 60°, 90°. DN D, мм T, мм R=F, мм 25 32 2,0 2,5 3,0 38 32 38 2,0 2,5 3,0 3,5 48 40 45 2,5 4,0 60 50 57 3,0 3,5 4,0 5,0 6,0 75 65 76 3,5 4,0 5,0 6,0 100 80 89 3,5 4,0 5,0 6,0 8,0 120 100 102 4,0 150 100 108 4,0 5,0 6,0 8,0 10,0 150 100 114 4,0 6,0 8,0 9,0 10,0 150 125 133 4,0 5,0 6,0 8,0 190 150 159 4,0 4,5 6,0 8,0 9,0 10,0 12,0 225 150 168 8,0 14,0 225 200 219 5,0 6,0 8,0 10,0 12,0 16,0 17,0 300 250 273 7,0 8,0 10,0 12,0 16,0 18,0 375 300 325 7,0 8,0 10,0 12,0 14,0 16,0 450 400 426 8,0 9,0 10,0 12,0 16,0 600 500 530 9,0 10,0 11,0 12,0 750
